經(jīng)過多年的大力發(fā)展，各種復合材料在包裝業(yè)得到了廣泛應用，其中復合軟包裝行業(yè)的發(fā)展尤其迅猛。干式復合作為復合軟包裝的一種，因使用方便靈活，操作簡單，性能優(yōu)異，適合多品種、多類型訂單的生產(chǎn)，受到了軟包裝企業(yè)的喜愛。

在整個軟包裝生產(chǎn)中干式復合是尤為關鍵的一環(huán)，質(zhì)量控制不好，不僅僅是浪費印刷和損耗復合基材，更重要的是對于整個產(chǎn)品的交貨產(chǎn)生十分不利的影響。那么，我們?nèi)绾蝸硪?guī)避常見問題，降低損失，保障整體生產(chǎn)流程的健康運行。

接下來，我們進入正題：干式復合出現(xiàn)氣泡、起皺、黏結不牢、異味問題及相應的解決措施。

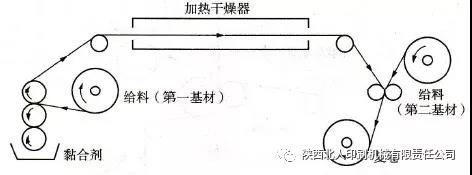

干式復合加工工藝簡圖

避免成品產(chǎn)生氣泡的措施

1、控制溶劑純度，提高膠黏劑的濃度或選用濕潤性好的膠黏劑。

2、對黏附膠黏劑能力差的塑料薄膜基材，在涂布前電暈處理。

3、正確安裝與調(diào)節(jié)刮刀，刮刀與網(wǎng)紋輥接觸點的徑向夾角在15°~30°之間。

4、選擇合適的烘干溫度（80℃~100℃為宜）。

5、提高復合膜的壓合溫度和復合壓力。

6、提高復合加熱輥的溫度、減小復合角度。

另外，為防灰塵黏附在薄膜的復合表面上，需要清潔網(wǎng)紋輥和薄膜，清洗復合輥，注意環(huán)境衛(wèi)生。

避免成品起皺的措施

1、調(diào)整基材的平整度。

2、適當降低基材的運行張力，避免其拉伸過大，定型不夠。

3、調(diào)節(jié)復合輥壓力，確保復合輥兩端壓力均勻。

其次，清洗復合輥，更換已損壞的橡膠壓輥，也能避免復合成品起皺。設計時，如果在復合前增加一根預熱輥對第二放卷基材表面進行預熱，使第二放卷基材與涂布基材復合前的溫度基本保持一致，也可防止復合膜冷卻后出現(xiàn)卷曲變形。

避免成品黏結不牢的措施

1、合理選擇黏合劑及其涂布量，準確配制。

2、提高涂膠量,可選用網(wǎng)穴較深的網(wǎng)紋輥，或通過增大橡膠輥壓力及減少刮刀與網(wǎng)紋輥的接觸壓力來增加基材表面的涂膠量。對于黏附膠黏劑能力差的塑料薄膜基材，在涂布前電暈處理。

3、選用合適的烘干溫度或選擇耐高溫和耐蒸煮性良好的膠黏劑。

4、在確保復合輥兩端壓力均勻的情況下，適當增加復合壓力。

5、控制熟化溫度和時間，抑制爽滑劑析出。

為了提高復合膜的黏結效果和質(zhì)量，要盡量避免異物、灰塵等雜物黏附在膠黏劑上或是基材復合表面上。

避免產(chǎn)品異味的措施

1、印刷油墨本身有問題或殘留溶劑過高，應更換印刷油墨，嚴格控制印刷質(zhì)量。

2、薄膜自身含有某些氣味助劑，經(jīng)干式復合后逐漸滲出。應調(diào)整干燥箱溫度、進風量、排風量及車速，加速助劑釋放；如仍存在較大異味，建議更換基材。

操作時，要仔細觀察生產(chǎn)過程中出現(xiàn)的各種問題和故障，合理運用上述措施來排除故障。當出現(xiàn)多個問題或故障時，采用某種單一方法可能無法兼顧，此時應避輕就重，重點解決關鍵問題，然后選用其他方法逐一解決次要問題。希望此文能幫助軟包裝企業(yè)分析并找到合適的解決辦法，避免更大的損失發(fā)生。
